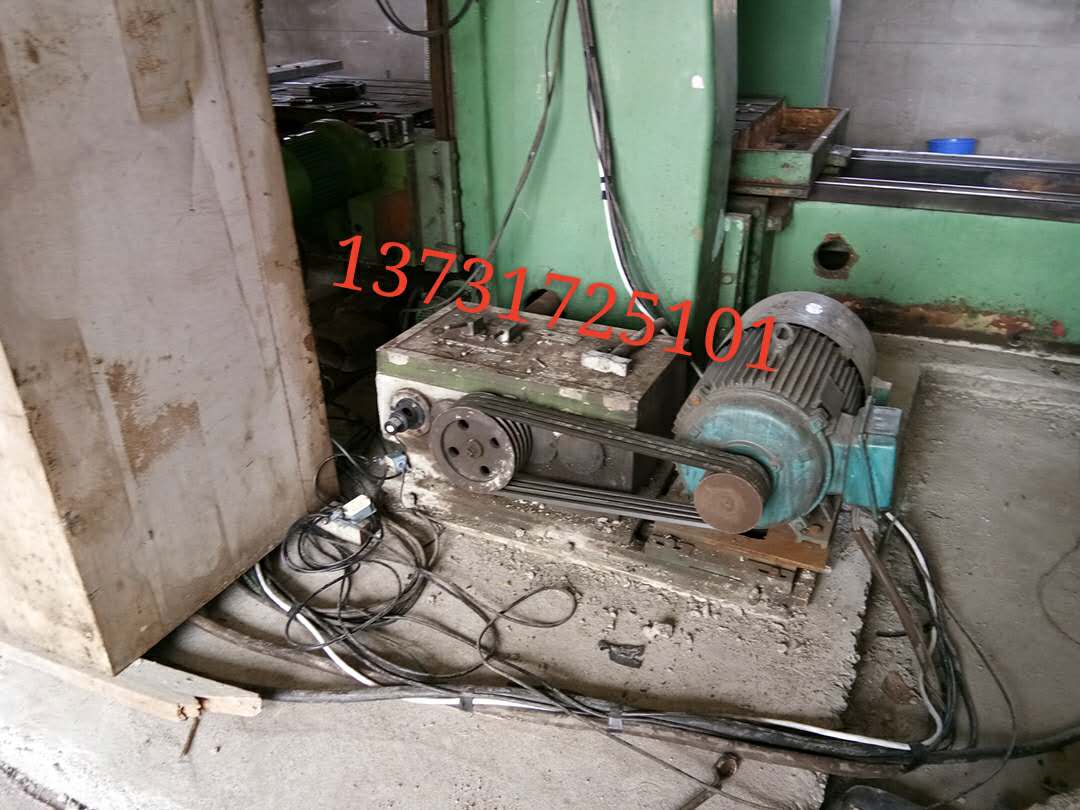

進行機床改造的總體設計時，需要考慮到控制系統和驅動系統的協調。本機床的動作控制絕大部分屬于邏輯控制，因此選擇可編程序控制器來完成機床的動作控制。由于原機床的直流電機功率為60KW，成本較高，而且仍然完好，所以工作臺仍然采用原直流電機驅動;而直流驅動部分涉及到調速需要，一方面在正常加工時工作臺的正、反向運行速度需要根據工作臺的位置自動調整，另一方面工作臺的切削運動速度又要根據切削用量進行調整。結合工廠的實際情況，本機床只用于粗加工，因此，不同的速度需求主要是工作臺往返工作造成的，而對具體的速度值的精度要求并不高，因此驅動系統選擇歐陸590系列全數字直流驅動器594。
控制柜按鈕主要提供工作模式選擇、工作刀架選擇、594使能、594使能停止、程序停車、停車和急停等信號。
各種行程開關包括工作臺前進、后退中減速和換向接近開關、各刀架抬落刀行程開關、各刀架進刀行程開關和橫梁放松行程開關。
各類保護信號包括各刀架抬落刀電機的熱保護、各進給電機熱保護、橫梁松緊電機的過流保護、通風電機的熱保護、左右垂直刀架的位置保護橫梁上下位置的保護、左右側刀架的位置保護等信號。
速度給定電路由電位器調節輸出電壓，由PLC選擇速度給定電路的輸出電壓，將此電壓信號傳送給594，從而控制工作臺直流電機的轉速和轉向，實現工作臺的調速和換向要求。
